1.7G 4W UAVビデオトランスミッター 8チャンネル 1680M-1960M FPV VTX 長距離画像伝送

1.7G 4W UAVビデオトランスミッター 8チャンネル 1680M-1960M FPV VTX 長距離画像伝送

製品詳細:
Place of Origin: China
ブランド名: Kimpok
証明: CE
Model Number: KP-T1740
詳細情報
Place of Origin:
China
ブランド名:
Kimpok
証明:
CE
Model Number:
KP-T1740
Type:
Wireless Video Transmitter
Frequency:
1.7G
RF Power:
4W(25mW,2000mW,4000mW)
Channel:
8 Channels
Protocol:
IRC Tramp
Power Supply:
DC7-36V,2-8S
取引情報
Minimum Order Quantity:
1 piece
価格:
交渉可能
Packaging Details:
International Standard Packing
Delivery Time:
7 Working days
Payment Terms:
L/C, Western Union, Paypal, T/T
Supply Ability:
3000PCS/Month
製品説明

1.7G 4W UAVビデオトランスミッター 8チャンネル 1680M-1960M FPV VTX 長距離画像送信



I. 仕様

1. 1.7GHz1680MHzで1960MHz

2. 最大電源: 4W(25mW/2000mW/4000mW,調節可能)

3. 入力電圧: DC 7V-36V,電池入力の 2-8S をサポートする

4アンテナコネクタSMA マザーシートの内側の穴

5.スマートオーディオ: IRC トランプ

6. 熱分散方法:アルミ合金散熱器&風扇

7. 穴間隔: 20mm*20mm/ø2mm

8サイズ: 53mm*28.85mm*16mm

9. 体重:25.85g



II. 機能紹介

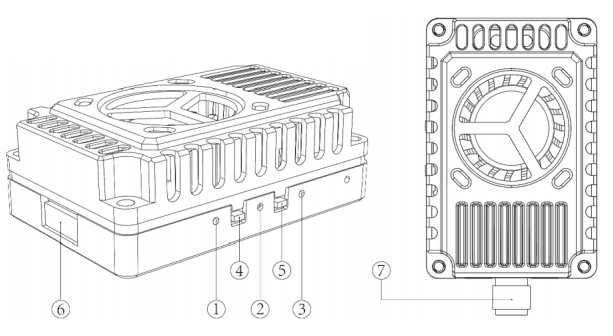

1.7G 4W UAVビデオトランスミッター 8チャンネル 1680M-1960M FPV VTX 長距離画像伝送 0

1チャンネル表示: 赤色LED

2.バンド指示:青いLED

3電力表示:緑色LED

4.バンド&チャンネル交換ボタンを

5電源交換ボタン

6. 1.0 6P 電源接続器



III.コントロールM についてエソードとLED私はインディケーター



1バンドとチャネルを切り替えるために 4 ボタンを使います. 次のチャネルに切り替えるために 4 ボタンを短時間押すたびに,赤い LED 1 は点滅します.2.3.4.5.6.7操作は周期的であり得る.詳細については次の図を参照してください.

チャンネルを切り替えるために短くボタンを押してください.
赤色LED CH1 CH2 CH3 CH4 CH5 CH6 CH7 CH8
  閃きを一度 2回閃きました 3回閃きました 4回閃きました 5回フラッシュする 6回閃きました 7回閃きました 8回閃きました





25ボタンは電源調整ボタンです. 短いプレスごとに電力を1レベルで切り替えて,25mW,2000mW,4000mWの4レベルをサイクルします. 緑色のLEDは電源指示灯です.下の図のように次の状態で25mWは一度,1000mWは2回,2000mWは3回,4000mWは4回点滅します. グリーンライトを保持して3秒間押して保持してピットモードに入ります.詳細については下記の図を参照してください.!

短押しボタンを押す 5 電源スイッチ
緑色LED モード 25mW 2000mW 4000mW
  E について永遠の輝き 閃き 1回 閃き2回 閃きt3回





注:この画像送信装置には温度保護機能があります.画像送信装置の温度が100°Cを超えると,画像伝送装置の伝送電力は1レベル減少します温度が100°C以上にとどまると,送電電力は最低電源レベル (25mW) に到達するまで,さらに1レベル減少します.画像送信装置の温度が低下します.温度が95°Cまで下がると,電源は元の電源レベルに戻ります.



1.7G 4W UAVビデオトランスミッター 8チャンネル 1680M-1960M FPV VTX 長距離画像伝送 11.7G 4W UAVビデオトランスミッター 8チャンネル 1680M-1960M FPV VTX 長距離画像伝送 21.7G 4W UAVビデオトランスミッター 8チャンネル 1680M-1960M FPV VTX 長距離画像伝送 31.7G 4W UAVビデオトランスミッター 8チャンネル 1680M-1960M FPV VTX 長距離画像伝送 4
