| 起源の場所: | 中国 |
| ブランド名: | Kimpok |
| 証明: | CE |
| モデル番号: | KP-T12A10 |
1.2G 10WワイヤレスFPVビデオトランスミッター 超長距離UAV VTX 25mW 10000mW調整可能RFパワー
I. 仕様
1.1.2Ghz 9CH: 1080MHz-1360MHz;
2. 最大出力: 10W (1W/2.5W/5W,7.5W,10W調整可能);
3. 入力電圧: DC 15V-36V、対応4-8Sバッテリー入力
4. アンテナコネクタ: SMAメスシート内穴
5. スマートオーディオ: IRC Tramp
6. 放熱方法: アルミニウム合金シェル、ヒートシンク&ファン
7. 穴間隔: 20mm*20mm/ø2mm
8. 寸法: 65.8mm*37.3mm*19.3mm
9. 重量: 48.15g

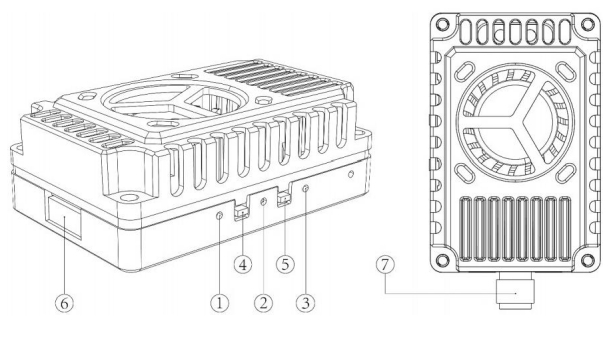

II. 機能 概要
1. チャンネルインジケーター: 赤色LED
2. バンド インジケーター: 青色LED
3. 電源インジケーター: 緑色LED
4. バンド & チャンネルチェンジャーボタン
5. 電源チェンジャーボタン
6. 1.0 6P電源コネクタ
7. SMAメスシート内穴
III. 制御方法とLEDインジケーター
1. ボタン4はバンドとチャンネルの切り替えに使用します。ボタン4を短く押すたびに次のチャンネルに切り替わり、赤色LED1が点滅します。1.2.3.4.5.6.7.8.9の順に点滅します。操作は循環可能です。詳細は以下の図を参照してください！
| ボタン4を短く押してチャンネルを切り替える | |||||||||
| 赤色LED | CH1 | CH2 | CH3 | CH4 | CH5 | CH6 | CH7 | CH8 | CH9 |
| 1回点滅 | 2回点滅 | 3回点滅 | 4回点滅 | 5回点滅 | 6回点滅 | 7回点滅 | 8回点滅 | 9回点滅 | |
2. ボタン5は電源調整ボタンです。短く押すたびに電力が1段階ずつ切り替わり、1W、2.5W、5W、7.5W、10Wの5段階を循環します。緑色LEDは電源インジケーターライトで、以下の図に示すように状態が表示されます。1Wは1回点滅、2.5Wは2回点滅、5Wは3回点滅、7.5Wは4回点滅、10Wは5回点滅します。3秒間長押しするとピットモードに入り、緑色のライトが点灯し続けます。詳細は以下の図を参照してください！
| ボタン5を短く押して電源を切り替える | ||||||
| 緑LED | ピット モード | 1W | 2.5W | 5W | 7.5W | 10W |
| Everlasting brightness | 1回点滅 | 2回点滅 | 3回点滅 | 4回点滅 | 5回点滅 | |
注：この画像伝送デバイスには温度保護機能があります。画像伝送デバイスの温度が100℃を超えると、画像伝送デバイスの送信電力は1段階低下します。温度が100℃を超えたままである場合、送信電力はさらに1段階低下し、最低電力レベル（25mW）に達します。この時点で、画像伝送デバイスの温度が低下します。温度が95℃まで下がると、送信電力は元の設定電力レベルに戻ります。
