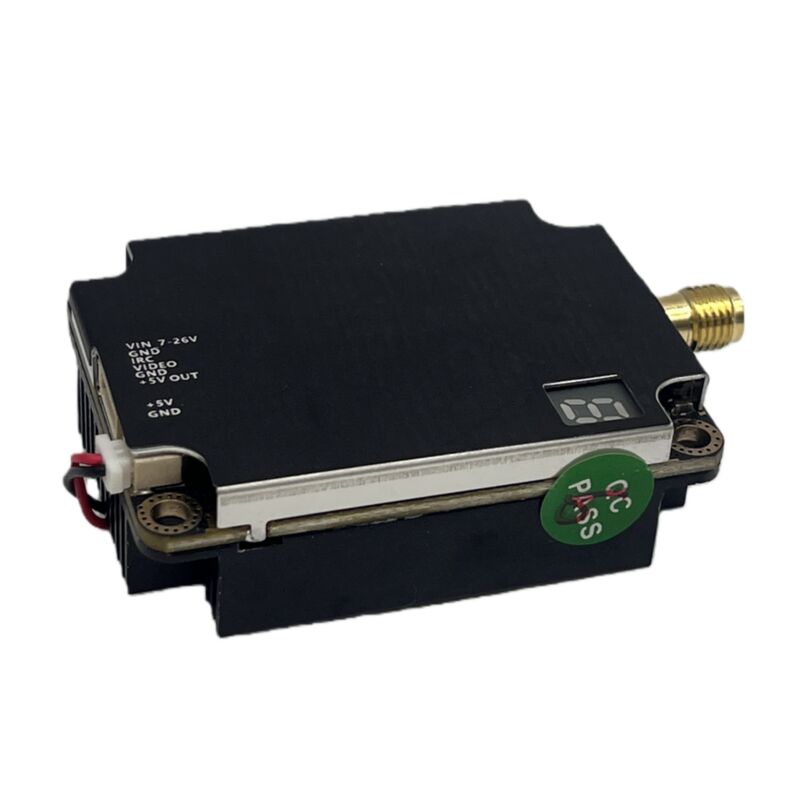

パラメーター超長距離全チャンネルバージョン ビデオトランスミッター 3.3G 6W ALV3306AC)
入力電圧: 7~26V
追加機能: IRC 6000mW
電源: 5Vカメラ @ 最大500mA未満
出力: 2000mW/6000mW
マイク: サポートされていません
アンテナコネクタ SMA
ケーブルコネクタ: JST, 6Pin
サイズ: 50*36*16mm,30*44.5mm (穴)
体重: 40.4g
セットの内容: 1x VTX,1xケーブル,1x ANT
主要な特徴超長距離全チャンネルバージョン ビデオトランスミッター 3.3G 6W ALV3306AC):
. IRCデータをサポートする
■ 2000/6000mWの電力を切り替える
内蔵冷却扇
. IRC を使ったOSD の構成
7V~26Vの入力と5Vの出力
ボタン コントロール チャンネル 選択 モード
チャンネル,バンド,電源を設定するために 1 つのボタンを使用します.
チャンネルを選択
8チャンネルを切り替えるため短圧します.
バンドを選択
2秒間ボタンを押すと,LEDが点滅します. その後,短く押してA-b-C-d-E-F-G-Hから8バンドを変更します.
パワー選択
4秒間ボタンを押すと,LEDが数を瞬く間に点滅します.
電力レベル,1は2000mW,2は6000mW
LEDがPを表示するまで5秒間ボタンを押します.この時点で0dBmです.Pモードを終了するには5秒間押して押します.
スローパワーオン
VTXは電源増幅器を オンにする前に 3秒待機します
3秒遅い電源は,最大で燃え尽きることから VTXを保護します瞬間的なパワーです
パットモード
VTXはIRCデータを通して完全にアクセスできます.
ピットモードもサポートします.
3060-3500MHZ ((64CH)
CH1 CH2 CH3 CH4 CH5 CH6 CH7 CH8
A について 3360 3380 3400 3420 3440 3460 3480 3500
b 3200 3220 3240 3260 3280 3300 3320 3340
C について 3330 3350 3370 3390 3410 3430 3450 3470
d 3170 3190 3210 3230 3250 3270 3290 3310
E について 3320 3345 3370 3395 3420 3445 3470 3495
F について 3310 3330 3355 3380 3405 3430 3455 3480
G 3220 3240 3260 3280 3300 3320 3340 3360
H 3060 3080 3100 3120 3140 3160 3180 3200
熱い注意
指 を 焼か ない よう 注意 する
VTX を 起動 する 前 に アンテナ を 接続 する
冷却扇風機を外さないこと
