| 起源の場所: | 中国 |
| ブランド名: | Kimpok |
| 証明: | CE |
| モデル番号: | KP-T12A10 |
| 文書: | 1.2G 10W VTX Manual.pdf |

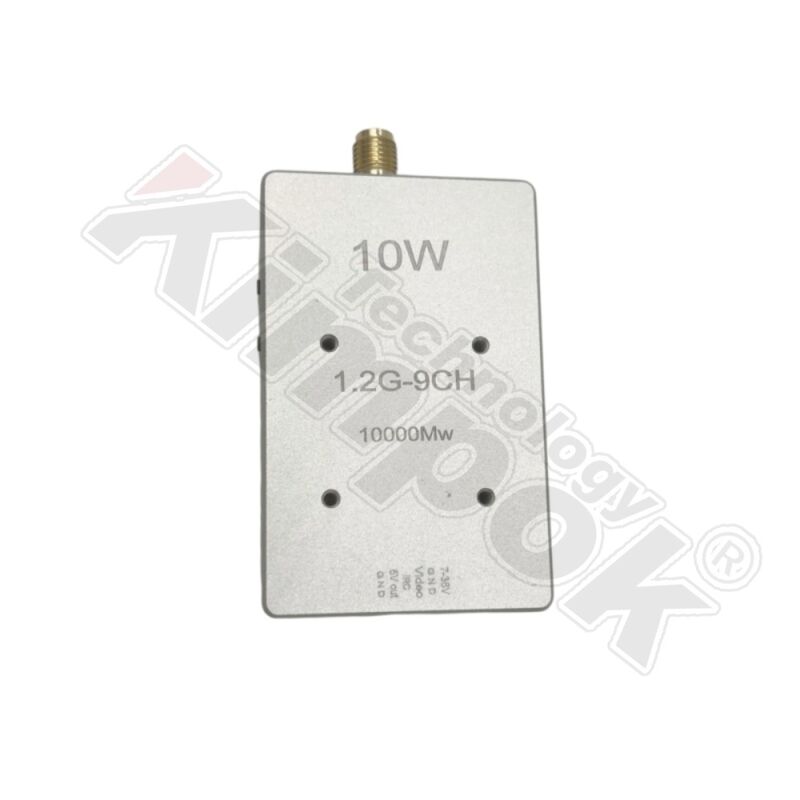

1.2G 10W ワイヤレス FPV ビデオトランスミッター 超長距離 UAV VTX 25mW 10000mW 調整可能な RF 電力
I. 仕様
1.1.2Ghz 9(CH)"MHz"から"MHz"まで
2マックスパワー: 10W (1W/2.5W/5W)7.5W,10W 調節可能)
3入力電圧: DC 15V~36V,サポート4-8S バッテリー入力
4アンテナ接続: SMA マザーシートの内側の穴
5.スマートオーディオ: IRC トランプ
6. 熱分散方法:アルミ合金殻散熱器&風扇
7. 穴間隔: 20mm*20mm/ø2mm
8サイズ: 65.8mm*37.3mm*19.3mm
9.体重:48.15g
II. 機能紹介
1チャンネル表示: 赤色LED
2.バンド指示:青いLED
3電力表示:緑色LED
4.バンド&チャンネル交換ボタンを
5電源交換ボタン
6. 1.0 6P 電源接続器
7. SMA マザーシートの内側の穴
III 制御方法とLED表示
1バンドとチャネルを切り替えるために 4 ボタンを使います. 次のチャネルに切り替えるために 4 ボタンを短時間押すたびに,赤い LED 1 は点滅します.2.3.4.5.6.7.8操作は周期的であり得る.詳細については次の図を参照してください.
| チャンネルを切り替えるために短くボタンを押してください. | |||||||||
| 赤色LED | CH1 | CH2 | CH3 | CH4 | CH5 | CH6 | CH7 | CH8 | CH9 |
| 閃きを一度 | 2回閃きました | 3回閃きました | 4回閃きました | 5回フラッシュする | 6回閃きました | 7回閃きました | 8回閃きました | 9回フラッシュ | |
2. ボタンは5は電源調整ボタンです. 短いプレスごとに,1W,2.5W,5W,7.5W,および10Wの5つのレベルをサイクルして,1レベルで電力を切り替えます. 緑色のLEDは電源指示灯です.,下の図のように次の状態で,1Wが1回,2.5Wが2回,5Wが3回,7.5Wが4回,10Wが5回点滅する.3秒間押してピットモードに入る詳細については下図を参照してください.
| 短押しボタンを押す 5 電源スイッチ | ||||||
| 緑色LED | 穴モード | 1W | 2.5W | 5W | 7.5W | 10W |
| E について永遠の輝き | 閃き 1回 | 2回閃きました | 3回閃きました | 4回閃きました | 5回閃きました | |
注:この画像送信装置には温度保護機能があります.画像送信装置の温度が100°Cを超えると,画像伝送装置の伝送電力は1レベル減少します温度が100°C以上にとどまると,送電電力は最低電源レベル (25mW) に到達するまで,別のレベルで減少します.画像送信装置の温度が低下します.温度が95°Cまで下がると,電源は元の電源レベルに戻ります.
